§ 56. Применение правила равновесия рычага к блоку

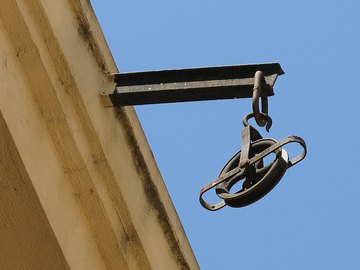

Блоком называют колесо с желобком по ободу, через который перекидывают верёвку или трос. Ось колеса вставлена в обойму, а обойму крепят к балке, к стене или к крюку. Блоки бывают двух видов — неподвижные и подвижные. У неподвижного блока ось закреплена: при подъёме груза она остаётся на месте, вращается только колесо. На рис. 1 такой блок висит на балке, выступающей из стены дома: видны и обод с желобком, и обойма с осью.

Определение. Блок с закреплённой осью называют неподвижным.

Покажем, что неподвижный блок — это равноплечий рычаг. Верёвку перекидывают через колесо: на одном конце груз, за другой конец тянут. Осью вращения служит центр колеса O, а силы приложены в точках A и B, где верёвка сходит с обода (рис. 2). Плечо каждой силы — расстояние от точки O до линии действия силы; оба плеча равны радиусу колеса: OA = OB.
