§ 43. Барометр-анероид. Атмосферное давление на различных высотах

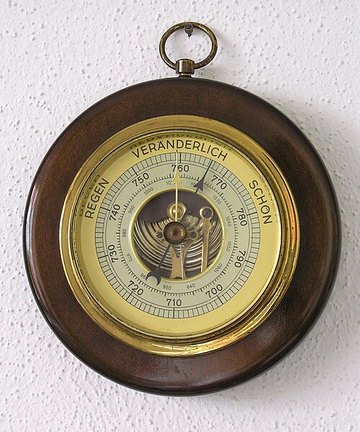

Ртутный барометр точен, но неудобен: стеклянная трубка длиной больше метра легко бьётся, прибор громоздкий и открыт сверху, а пары ртути ядовиты. Дома, на метеостанции и в походе удобнее металлический барометр-анероид. Слово «анероид» пришло из греческого языка и означает «безжидкостный»: внутри нет ни капли ртути. Появился такой прибор в Германии в 1760 году. Посмотри на рис. 1: круглый корпус, шкала по кругу, тонкая стрелка, а в середине сквозь стекло проглядывают волнистая металлическая коробка и рычажки механизма.

Разберём устройство по рис. 2. Главная деталь — наглухо запаянная металлическая коробочка 1, из которой откачан воздух. Атмосфера сплющила бы её, но крышку оттягивает плоская пружина 2: сила упругости уравновешивает силу давления воздуха. Через механизм 3 пружина связана со стрелкой-указателем 4, поэтому даже малый прогиб крышки поворачивает стрелку.

Почему коробочку делают широкой, а стенки — волнистыми? Вспомни линейку: под одной и той же силой длинная прогибается заметнее короткой. Значит, чем шире крышка и дно, тем чутче прибор ловит малое изменение давления.
