§ 30. Динамометр

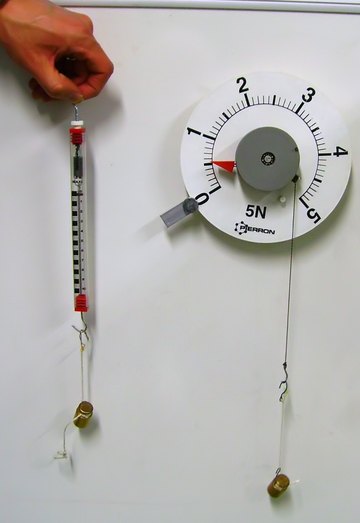

Силу надо уметь измерять. Прибор для измерения силы называют динамометром (по-гречески «динамис» — сила, «метрео» — измеряю). На рис. 1 два школьных динамометра держат одинаковые грузики: слева шкала вытянута вдоль трубки, справа — круглый циферблат до 5 Н.

Главная часть такого прибора — пружина (рис. 2, а): её верхний конец закреплён, а к нижнему приделаны крючок и стрелка. Свивают её из разных сплавов и делают разного размера. Измеряемую силу прибор сравнивает с силой упругости этой пружины: подвешенный груз растягивает её, и вверх начинает действовать сила упругости. Пока груз висит неподвижно (рис. 2, б), сила тяжести уравновешена ею: F_упр = F_тяж.
